Fixation des roues : déport, disques de roue et montage expliqués

La fixation correcte des roues détermine la façon dont un véhicule agricole roule en toute sécurité et avec stabilité. Toutes les parties de la roue — le disque de roue, les trous de boulons, le diamètre de cercle de perçage (PCD), le trou de moyeu et la valeur de déport — doivent s’ajuster précisément à l’essieu et au véhicule. Un déport incorrect ou un trou de moyeu mal adapté peut entraîner une répartition anormale des charges, une mauvaise largeur de voie ou même abîmer des composants comme les freins ou les roulements.
Fixation des roues : déport, disques de roue et montage expliqués

Qu’est-ce qu’un disque de roue et comment fonctionne la fixation ?

Le disque de roue constitue la liaison entre la jante et le moyeu de roue. C’est par ce disque que la roue (jante + pneu) est fixée au tracteur, au chargeur ou à la remorque.

Fonctions du disque de roue :

  • il relie la jante au moyeu du véhicule ;

  • il transmet les forces lors de la conduite, du freinage et du braquage ;

  • il supporte la structure de la roue.

Facteurs influençant la forme du disque :

  • type de jante (mono-pièce ou multi-pièces) ;

  • système de freinage (disque ou tambour) ;

  • conception de l’essieu et dimensions de la bride ;

  • charges et capacités requises ;

  • largeur de voie souhaitée.

Pour ceux qui souhaitent en savoir plus sur la construction des jantes et des pneus, la page consacrée à la construction des pneus radiaux est un bon complément.

Dimensions techniques pour la fixation des roues

Lorsque vous choisissez ou remplacez une roue, vous devez toujours tenir compte de certaines dimensions techniques fixes, car elles déterminent si la jante s’adapte correctement au véhicule.

Principales dimensions à vérifier :

  • Diamètre du trou de moyeu : ouverture qui doit s’emboîter sur le moyeu.

  • Diamètre du cercle de perçage (PCD) : distance entre les centres des trous de boulons.

  • Nombre de trous de boulons : par exemple 4, 5, 6, 8 ou plus, selon le type de véhicule.

  • Diamètre des trous de boulons : adapté au type de boulon et à la répartition des charges.

  • Type de trous de boulons : conique, sphérique ou plat, selon l’application.

  • Position du disque de roue (valeur ET / déport) : détermine l’orientation de la roue par rapport au moyeu.

Ces données sont spécifiées par le fabricant de roues selon les exigences du véhicule.
Pour plus d'informations sur les jantes spécifiques au secteur agricole, veuillez consulter notre page dédiée aux jantes agricoles.

Le déport (valeur ET) expliqué : effet sur la largeur de voie et la stabilité

La valeur de déport, également appelée valeur ET, est la distance entre le centre de la jante et la surface de fixation du disque de roue. Elle détermine si la roue est positionnée vers l’intérieur ou vers l’extérieur par rapport au moyeu.

Types de déport :

  • Déport positif : la surface de fixation est plus vers l’extérieur → stabilité à vitesse plus élevée.

  • Déport négatif : la surface de fixation est plus vers l’intérieur → souvent utilisé pour des pneus larges ou des applications agricoles spécifiques.

Effets du déport sur les performances du véhicule :

  • un déport incorrect modifie la largeur de voie ;

  • un mauvais déport peut surcharger les roulements, l’essieu ou les composants de freinage

  • lors de modifications de jantes, il est essentiel de toujours vérifier la valeur ET ;

  • la valeur ET influence également l’espace disponible par rapport aux ailes, aux freins et aux composants de direction.

Un déport correct est essentiel pour l’utilisation sûre de pneus agricoles plus larges.

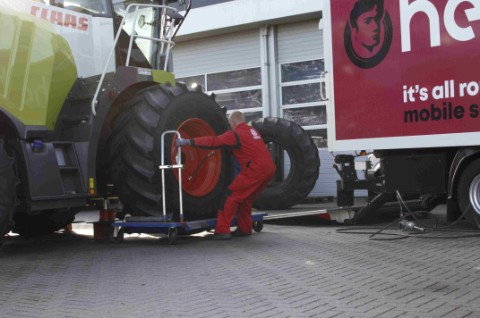

Conseils pratiques de montage pour roues et jantes

Pour un montage sûr, il est essentiel que la roue, la jante et le pneu soient techniquement compatibles. Lors du montage, vérifiez toujours la largeur de jante recommandée, la capacité de charge de la jante et le type de construction approprié (monobloc ou multipièce). Assurez-vous que la jante s’adapte correctement au moyeu, que le diamètre du cercle de perçage (PCD) correspond et que le déport (valeur ET) reste dans les limites prescrites par le constructeur du véhicule.

En cas de doute, il est conseillé de comparer les données techniques du véhicule et de la jante.

Vous avez des questions spécifiques sur les constructions de jantes ou la fixation des roues ? Contactez nos spécialistes pour un conseil personnalisé au +33 (0)482 926 049.

Foire aux questions (FAQ)

Quelle est la différence entre la valeur ET et le déport ?
Ce sont des termes équivalents : ET (Einpresstiefe) est le terme technique pour le déport.

Comment mesurer le diamètre du cercle de perçage (PCD) ?
En mesurant la distance entre les centres des trous de boulons selon la norme PCD.

Puis-je adapter le déport de ma jante ?
Seulement sur certaines jantes multi-pièces. Sur les jantes standard, la valeur ET est fixe.

Pourquoi le trou de moyeu est-il important ?
Il détermine si la jante est correctement centrée sur le moyeu. Un trou de moyeu mal adapté provoque des vibrations.

Le type de trou de boulon fait-il une différence ?
Oui. Conique, sphérique ou plat : chaque type correspond à un système de fixation spécifique.
